Введение

Данная интеллектуальная серия печати и перемотки предназначена для нанесения кода на рулонные этикетки, рулонную пленку, рулонную бумагу, рулонные тканые этикетки и т.д. в соответствии с текущими требованиями рынка. Разработана с учетом особенностей перемотки и производства рулонных материалов, а также интегрирует технологии нанесения кода на различные виды продукции. Стремится к многофункциональности одной машины. — может быть оснащена термопринтером TTO и УФ-принтером и т.д. «Одна машина с множеством функций» — удовлетворяет различные технологические требования в разных отраслях. «Одна машина с разнообразием» — непрерывная или прерывистая подача, модульная конструкция, пользователь может выбирать конфигурацию в соответствии с производственными потребностями. Это лучший выбор для рулонных материалов. В соответствии с текущими отраслевыми требованиями и технологическими особенностями, доступны стандартный перемотчик с термопечатью TTO, стандартный перемотчик с УФ-печатью, высокоскоростной перемотчик. Пользователь может выбрать для нанесения кода струйный принтер CIJ или TIJ, лазерный принтер, термопринтер TTO или систему УФ-печати в зависимости от требований.

«Стандартный перемотчик с термопечатью TTO» разработан с учетом особенностей технологии термопечати, оснащен печатным роликом TTO и монтажным кронштейном для печати. HMI использует 7-дюймовый цветной сенсорный экран, управление осуществляется с помощью ПЛК и микроПК. С учетом различий в структуре и свойствах различных пленок и этикеток, пользователь может задавать рабочие параметры на HMI, контролировать рабочий статус и получать сигналы тревоги. Система управления обеспечивает линейное натяжение размотки и намотки, быстрое/медленное поднятие, защиту от остановки, срабатывание датчика по белой или цветной метке, подсчет и другие функции, что действительно реализует интеллектуальное управление.

«Стандартный перемотчик с УФ-печатью» разработан с учетом технологических особенностей системы УФ-печати, может быть оснащен печатной системой, плазменной обработкой и LED-отверждением. HMI использует 7-дюймовый цветной сенсорный экран, управление осуществляется с помощью ПЛК и микроПК. С учетом различий в структуре и свойствах различных пленок и этикеток, пользователь может задавать рабочие параметры на HMI, контролировать рабочий статус и получать сигналы тревоги. Система управления обеспечивает линейное натяжение размотки и намотки, быстрое/медленное поднятие, защиту от остановки, срабатывание датчика по белой или цветной метке, подсчет и другие функции, что действительно реализует интеллектуальное управление. «Высокоскоростной перемотчик» создан на базе стандартного перемотчика, скорость значительно увеличена, стабильная скорость может достигать 100 м/мин. Предназначен для особых случаев.

Опциональная функция: «система автоматического выравнивания»

Справочный чертеж

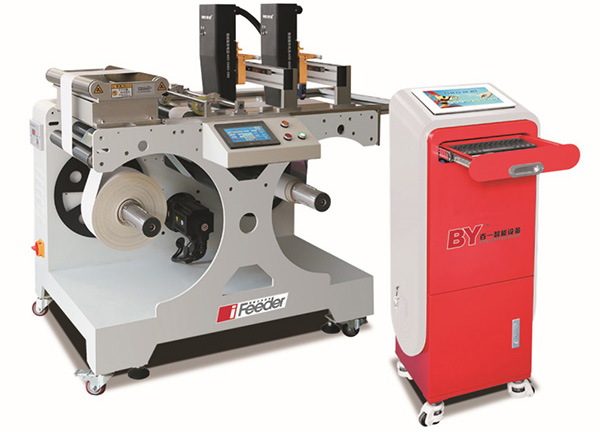

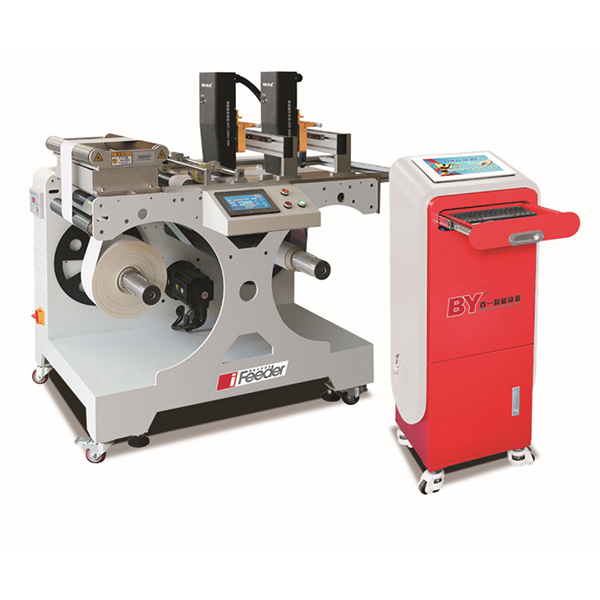

1. Стандартный перемотчик с термопечатью TTO

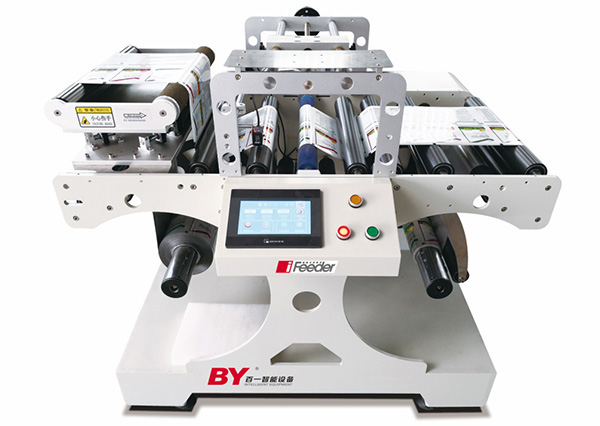

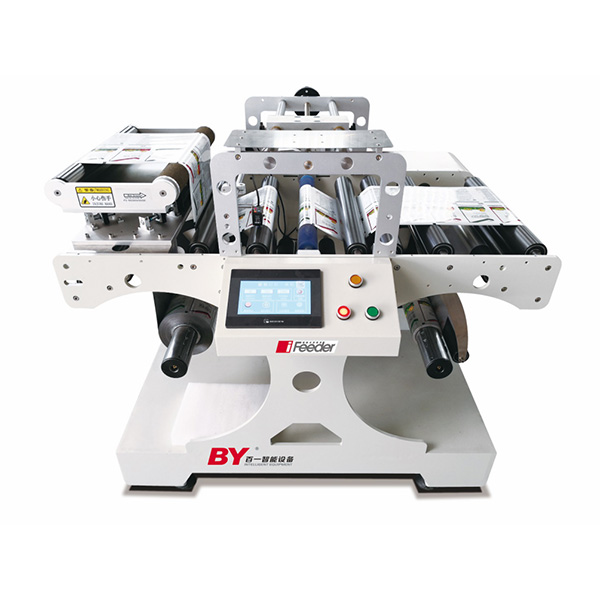

2. Стандартный перемотчик с УФ-печатью

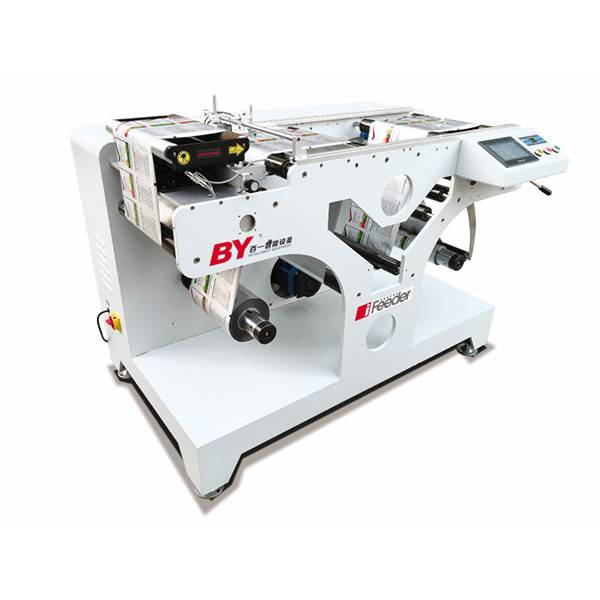

3. Высокоскоростной перемотчик

Параметры оборудования

1. Стандартный перемотчик с термопечатью TTO

A. Габариты: Д * Ш * В = 1200 * 1100 * 1200 мм

B. Вес: 300 кг

C. Напряжение: 220 В переменного тока, 50/60 Гц

D. Мощность: около 2 кВт

E. Производительность: около 200 шт/мин (при длине изделия 100 мм, также зависит от скорости и частоты печати)

F. Скорость ленты: 2-60 м/мин (плавная регулировка)

G. Размеры обрабатываемого материала: ширина материала: 30-480 мм, макс. диаметр рулона 500 мм; макс. вес материала 50 кг

H. Выравнивание: выравнивание рамы (опциональная функция), точность ±0,25 мм

I. Двигатель: серводвигатель

J. Обрабатываемые материалы: BOPP, CPP, PET, PE, бумага, композитная пленка, металлизированная пленка и другие рулонные материалы.

K. Контроль натяжения размотки: линейное регулирование натяжения

L. Контроль натяжения намотки: линейное регулирование натяжения

M. Диаметр сердечника: 3 дюйма (76 мм)

N. Корпус машины: нержавеющая сталь или углеродистая сталь с покраской (цвет可按要求定制)

O. Способ установки: напольная установка, автономно.

P. Опциональная функция: система автоматического выравнивания.

2. Стандартный перемотчик с УФ-печатью

A. Габариты: Д * Ш * В = 1200 * 1100 * 1200 мм

B. Вес: 300 кг

C. Напряжение: 220 В переменного тока, 50/60 Гц

D. Мощность: около 2 кВт

E. Производительность: около 200 шт/мин (при длине изделия 100 мм, также зависит от скорости и частоты печати)

F. Скорость ленты: 2-60 м/мин (плавная регулировка)

G. Размеры обрабатываемого материала: ширина материала: 30-480 мм, макс. диаметр рулона 500 мм; макс. вес материала 50 кг

H. Выравнивание: выравнивание рамы (опциональная функция), точность ±0,25 мм

I. Двигатель: серводвигатель

J. Обрабатываемые материалы: BOPP, CPP, PET, PE, бумага, композитная пленка, металлизированная пленка и другие рулонные материалы.

K. Контроль натяжения размотки: линейное регулирование натяжения

L. Контроль натяжения намотки: линейное регулирование натяжения

M. Диаметр сердечника: 3 дюйма (76 мм)

N. Корпус машины: нержавеющая сталь или углеродистая сталь с покраской (цвет可按要求定制)

O. Способ установки: напольная установка, автономно.

P. Опциональная функция: система автоматического выравнивания.

3. Высокоскоростной перемотчик

A. Габариты: Д * Ш * В = 1600 * 1150 * 1070 мм

B. Вес: 800 кг

C. Напряжение: 220 В AC, 50/60 Гц

D. Мощность: около 2 кВт

E. Производительность: около 100-1000 шт/мин (при длине изделия 100 мм, также зависит от скорости и частоты печати)

F. Скорость ленты: 10-100 м/мин (плавная регулировка)

G. Обрабатываемые материалы: ширина материала 30-440 мм, макс. диаметр рулона 450 мм; макс. вес материала 50 кг

H. Выравнивание: выравнивание рамы (опциональная функция), точность ±0,25 мм

I. Двигатель: однофазный частотный двигатель

J. Обрабатываемые материалы: BOPP, CPP, PET, PE, бумага, композитная пленка, металлизированная пленка и другие рулонные материалы.

K. регулировка натяжения при размотке: постоянное натяжение

L. регулировка натяжения при сборе: постоянное натяжение

M. диаметр сердечника: 3 дюйма (76 мм)

N. Корпус машины: нержавеющая сталь или углеродистая сталь с покраской (цвет可按要求定制)

O. Способ установки: напольная установка, автономно.

P. Опциональная функция: система автоматического выравнивания.
