Особенности

Стандартная интеллектуальная картоподающая машина разработана в соответствии с требованиями упаковочной промышленности и объединяет ключевые технологии интеллектуальной подачи. Это компактная и легкая интеллектуальная система подачи. Она подходит для подачи сертификатов соответствия, этикеток, инструкций, бумаги и т.д. для использования на различных упаковочных линиях. По сравнению с обычными подающими устройствами, она обладает очевидной адаптируемостью к продукту, удобством монтажа, высокой скоростью реакции, очень высокой точностью подачи и полностью открытым коммуникационным портом, что удобно для независимого управления или работы в сети, особенно подходит для ручной замены и реализации безлюдного цеха.

Устройство оснащено функциями обнаружения двойного листа, обнаружения связи страниц, обнаружения замятия материала и сигнализации об отсутствии материала. Управление осуществляется через HMI и ПЛК. Настройка технических параметров проста, эксплуатация удобна, что очень популярно среди пользователей. Применимость хорошая, особенно для фальцованных и органайзерных изделий. Двойное обнаружение с функциями сигнализации и остановки машины, подсчет, подача по заданному количеству и времени, сигнализация об отсутствии материала и остановка машины, внутреннее управление или управление от внешнего триггера. Устройство обладает всеми перечисленными функциями.

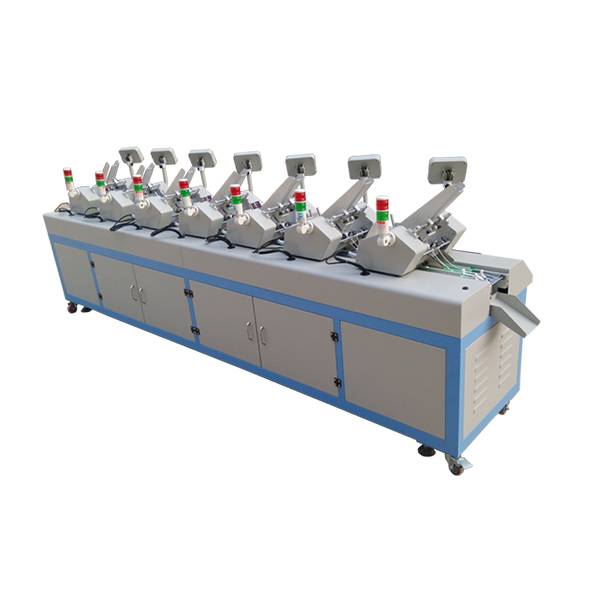

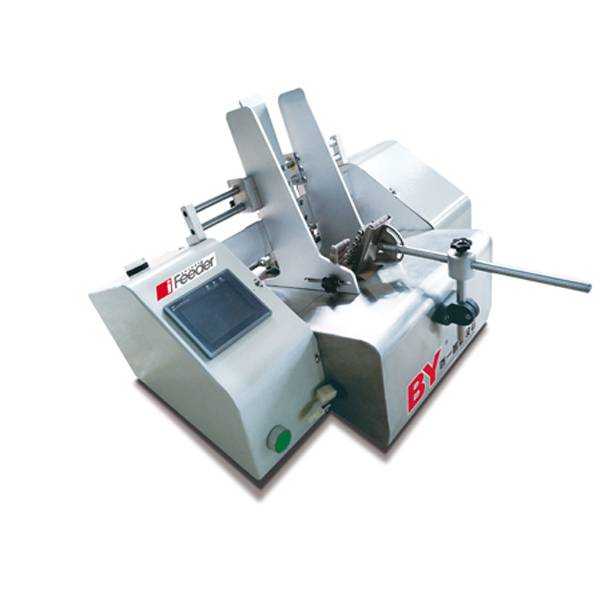

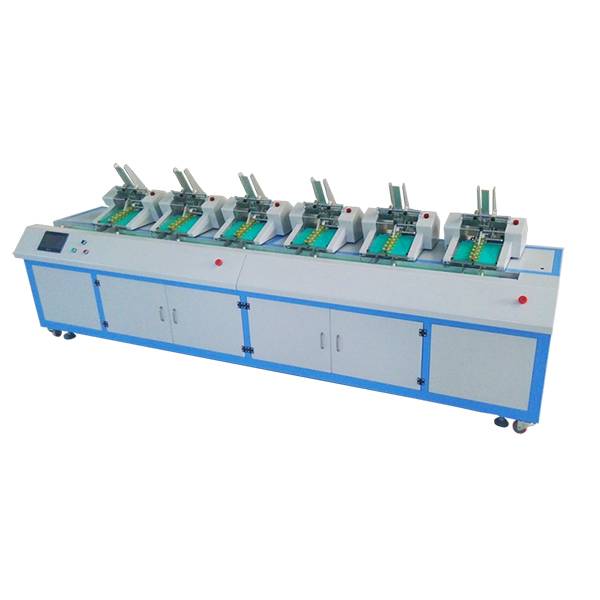

Стандартная интеллектуальная подающая машина имеет две модели на данный момент: 1. Прямая подача (модель: BY-HFT250); 2. Подача с конвейером (модель: BY-HTF250S). Интегрировано несколько интеллектуальных фидеров в систему автоматической подачи и сортировки. В зависимости от различий в интеграции существуют 3 модели: 1. Т-образная шаговая сортировочная система (модель: BY-MFJ3000-06); 2. Линейная шаговая сортировочная система (модель: BY-MFJ6000-07); 3. Линейная непрерывная сортировочная система (модель: BY-MFJ6000-06)

Разница между «фидером прямой подачи» и «фидером подачи с конвейером» заключается в наличии или отсутствии конвейера. Прямая подача осуществляется без конвейера, что удобно для непосредственной установки и подачи продукции, но не позволяет устанавливать другое технологическое оборудование, такое как устройства идентификации, устройства сбора и т. д. В то время как фидер подачи с конвейером имеет конвейер, продукция проходит короткий конвейер перед подачей, что удобно для установки устройств идентификации и сбора. Несколько интеллектуальных фидеров могут быть интегрированы в систему автоматической подачи и сортировки. Три метода интеграции могут быть выбраны в соответствии с требованиями применения. Пользователи могут выбрать внешний корпус из нержавеющей стали или окрашенной углеродистой стали. Цвет может быть изменен по запросу.

Справочный чертеж

1. Чертеж фидера прямой подачи

2. Чертеж фидера подачи с конвейером

3. Чертеж шаговой сортировочной системы Т-типа

4. Чертеж шаговой сортировочной системы –типа

5. Непрерывная сортировочная система –типа

Технические параметры

1. Технические параметры фидера прямой подачи

A. Габаритные размеры: Д * Ш * В = 485 * 563 * 345 мм (без конвейера)

B. Вес: 20 кг

C. Напряжение: 220 В перем. тока, 50/60 Гц

D. Мощность: около 500 Вт

E. Производительность: 0-300 шт/мин (для справки указан продукт размером 100 мм)

F. Скорость движения конвейера: 0-50 м/мин (плавная регулировка)

G. Допустимые размеры продукта: Д * Ш * В = 55-200 * 50-250 * 0.1-3 мм

H. Способ регулировки скорости: HMI+ПЛК

I. Двигатель и передача: сервопривод + зубчатый ремень

J. Высота стопки продукта: 100 мм или 200 шт (зависит от реального продукта)

K. Подходящие типы или спецификации продукта: различные виды отдельных каталогов, фальцованная бумага, карты, инструкции, этикетки, книги.

L. Материал корпуса: нержавеющая сталь или окрашенная углеродистая сталь (цвет может быть изменен по запросу).

M. Способ установки: независимая установка, настольная установка.

N. Специальные функции: двойное обнаружение, обнаружение связи продуктов, обнаружение отсутствия материала и сигнализация, обнаружение застревания материала и сигнализация.

2. Технические параметры подающего устройства с конвейером

A. Габариты: Д * Ш * В = 685 * 370 * 485 мм (с конвейером)

B. Вес: 25 кг

C. Напряжение: 220 В перем. тока, 50/60 Гц

D. Мощность: около 500 Вт

E. Производительность: 0-300 шт/мин (для справки: размер изделия 100 мм)

F. Скорость ленты: 0-50 м/мин (плавная регулировка)

G. Допустимые размеры изделия: Д * Ш * В = 55-200 * 50-250 * 0,1-3 мм

H. Метод управления скоростью: HMI+ПЛК

I. Двигатель и передача: сервопривод и зубчатый ремень

J. Высота стопки материала: 100 мм или 200 шт (зависит от реального изделия)

K. Применяемые изделия: различные каталоги, фальцованная бумага, карточки, руководства, этикетки, книги.

L. Материал корпуса: нержавеющая сталь или окрашенная углеродистая сталь (цвет可按要求定制)

M. Способ установки: отдельно, настольный

N. Специальные функции: двойное обнаружение, обнаружение склеенных страниц, обнаружение отсутствия материала и сигнализация, сигнализация застревания материала.

3. Технические параметры Т-образной шаговой сортировочной системы

A. Габариты: Д * Ш * В = 3500 * 860 * 1220 мм

B. Вес: 700 кг

C. Напряжение: 220 В переменного тока, 50/60 Гц

D. Мощность: около 2,0 кВт

E. Производительность: 0-3000 комплектов/мин (для справки: размер изделия 100 мм)

F. Скорость ленты: 0-30 м/мин (ступенчатая регулировка)

G. Допустимые размеры изделия: Д * Ш * В = 40-180 * 60-140 * 0,05-3 мм

H. Метод управления скоростью: HMI+ПЛК+ПК

I. Двигатель и передача: сервопривод и зубчатый ремень

J. Применяемые изделия: различные каталоги, фальцованная бумага, карточки, руководства, этикетки, книги.

L. Материал корпуса: нержавеющая сталь или окрашенная углеродистая сталь (цвет可按要求定制)

M. Способ установки: отдельно, напольный

N. Специальные функции: двойное обнаружение, обнаружение склеенных страниц, обнаружение отсутствия материала и сигнализация, сигнализация застревания материала.

O. Количество видов изделий в комплекте: 6 видов (возможно изготовление под заказ)

4. Технические параметры шаговой сортировочной системы

A. Габариты: Д * Ш * В = 3500 * 700 * 1220 мм

B. Вес: 700 кг

C. Напряжение: 220 В переменного тока, 50/60 Гц

D. Мощность: около 2,0 кВт

E. Производительность: 0-6000 комплектов/мин (для справки: размер изделия 100 мм)

F. Скорость ленты: 0-30 м/мин (ступенчатая)

G. Допустимые размеры изделия: Д * Ш * В = 40-180 * 60-140 * 0,05-3 мм

H. Метод управления скоростью: HMI+ПЛК+ПК

I. Двигатель и передача: сервопривод и зубчатый ремень

J. Применяемые изделия: различные каталоги, фальцованная бумага, карточки, руководства, этикетки, книги.

L. Материал корпуса: нержавеющая сталь или окрашенная углеродистая сталь (цвет可按要求定制)

M. Способ установки: отдельно, напольный

N. Специальные функции: двойное обнаружение, обнаружение склеенных страниц, обнаружение отсутствия материала и сигнализация, сигнализация застревания материала.

O. Количество видов изделий в комплекте: 7 видов (возможно изготовление под заказ)

5. Технические параметры непрерывной сортировочной системы

A. Габариты: Д * Ш * В = 5500 * 700 * 950 мм

B. Вес: 700 кг

C. Напряжение: 220 В переменного тока, 50/60 Гц

D. Мощность: около 2,0 кВт

E. Производительность: 0-6000 комплектов/мин (для справки: размер изделия 100 мм)

Скорость движения ленты фидера: 0-35 м/мин (непрерывная работа)

Доступный размер продукции: Д * Ш * В = 55-200 * 50-200 * 0.1-3 мм

H. Метод управления скоростью: HMI+ПЛК+ПК

I. Двигатель и передача: сервопривод и зубчатый ремень

J. Применяемые изделия: различные каталоги, фальцованная бумага, карточки, руководства, этикетки, книги.

L. Материал корпуса: нержавеющая сталь или окрашенная углеродистая сталь (цвет可按要求定制)

M. Способ установки: отдельно, напольный

N. Специальные функции: двойное обнаружение, обнаружение склеенных страниц, обнаружение отсутствия материала и сигнализация, сигнализация застревания материала.

O. Количество видов изделий в комплекте: 7 видов (возможно изготовление под заказ)
